Badanie szczelności budynku i termowizja
Badanie szczelności budynku metodą blower door pozwala zmierzyć przepływ powietrza przez obudowę domu. Termowizja pokazuje natomiast różnice temperatur, które mogą wskazywać mostki termiczne, braki izolacji i miejsca wymagające dokładniejszej kontroli.
Połączenie obu metod daje szerszy obraz jakości wykonania przegród. Dzięki temu łatwiej wskazać przyczynę przewiewów, wychłodzenia pomieszczeń i zwiększonych strat ciepła.
- Mostki termiczne
- Nieszczelności obudowy
- Współczynnik n50
Termowizja i blower door – co pokazuje każde badanie?
Termowizja i badanie szczelności odpowiadają na różne pytania. Dlatego najlepszy zakres diagnostyki dobieramy do problemu, etapu budowy oraz warunków panujących w obiekcie.

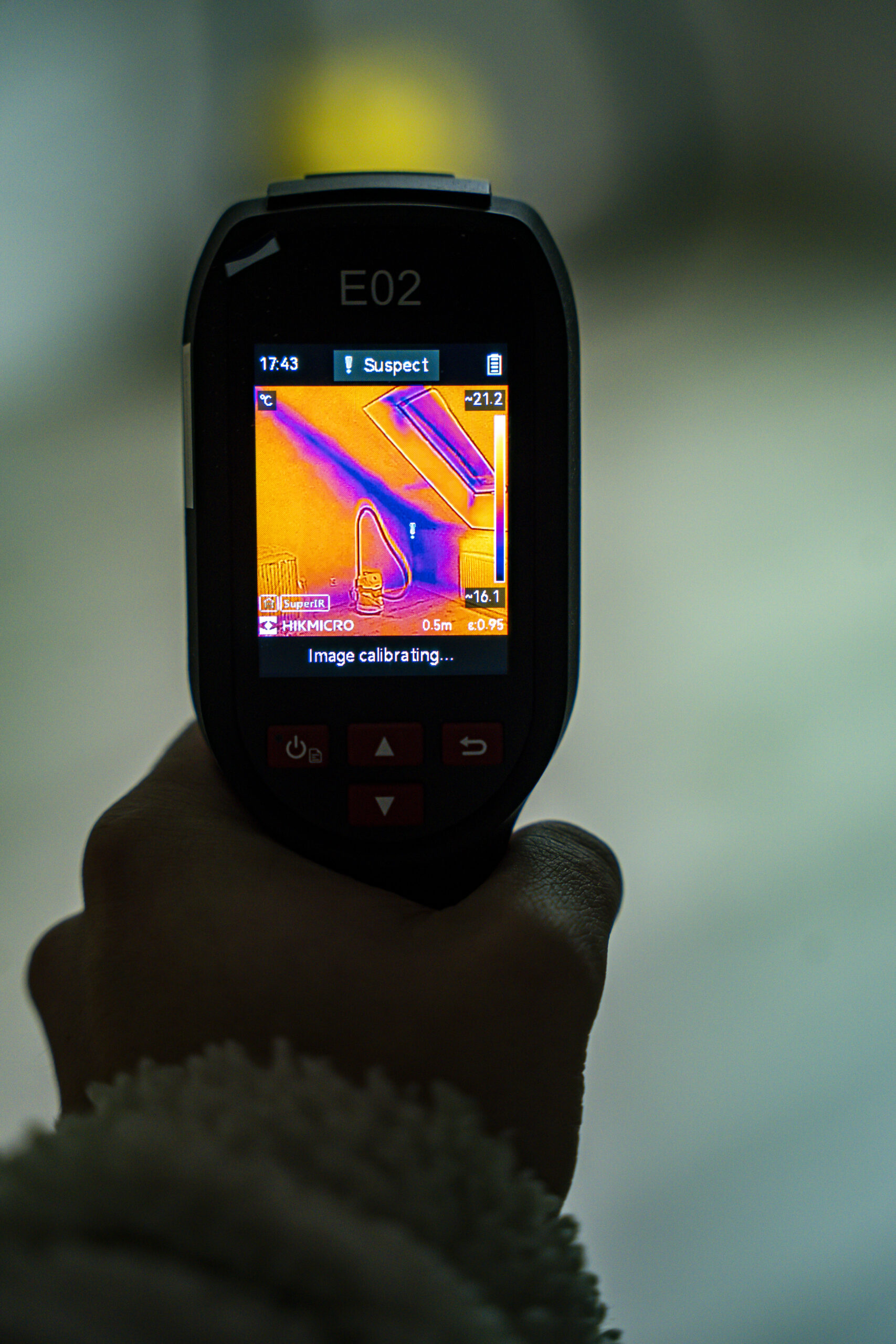

Termowizja budynku
Termowizja pozwala zobaczyć rozkład temperatur na powierzchni przegród. W odpowiednich warunkach może ujawnić mostki termiczne, braki ocieplenia, wychłodzone fragmenty oraz nieprawidłowości wokół okien, drzwi, dachu i połączeń konstrukcyjnych.
Sam obraz termiczny nie zawsze wskazuje jedną przyczynę problemu. Dlatego wynik należy interpretować z uwzględnieniem temperatur, wilgotności, nasłonecznienia i budowy przegrody.

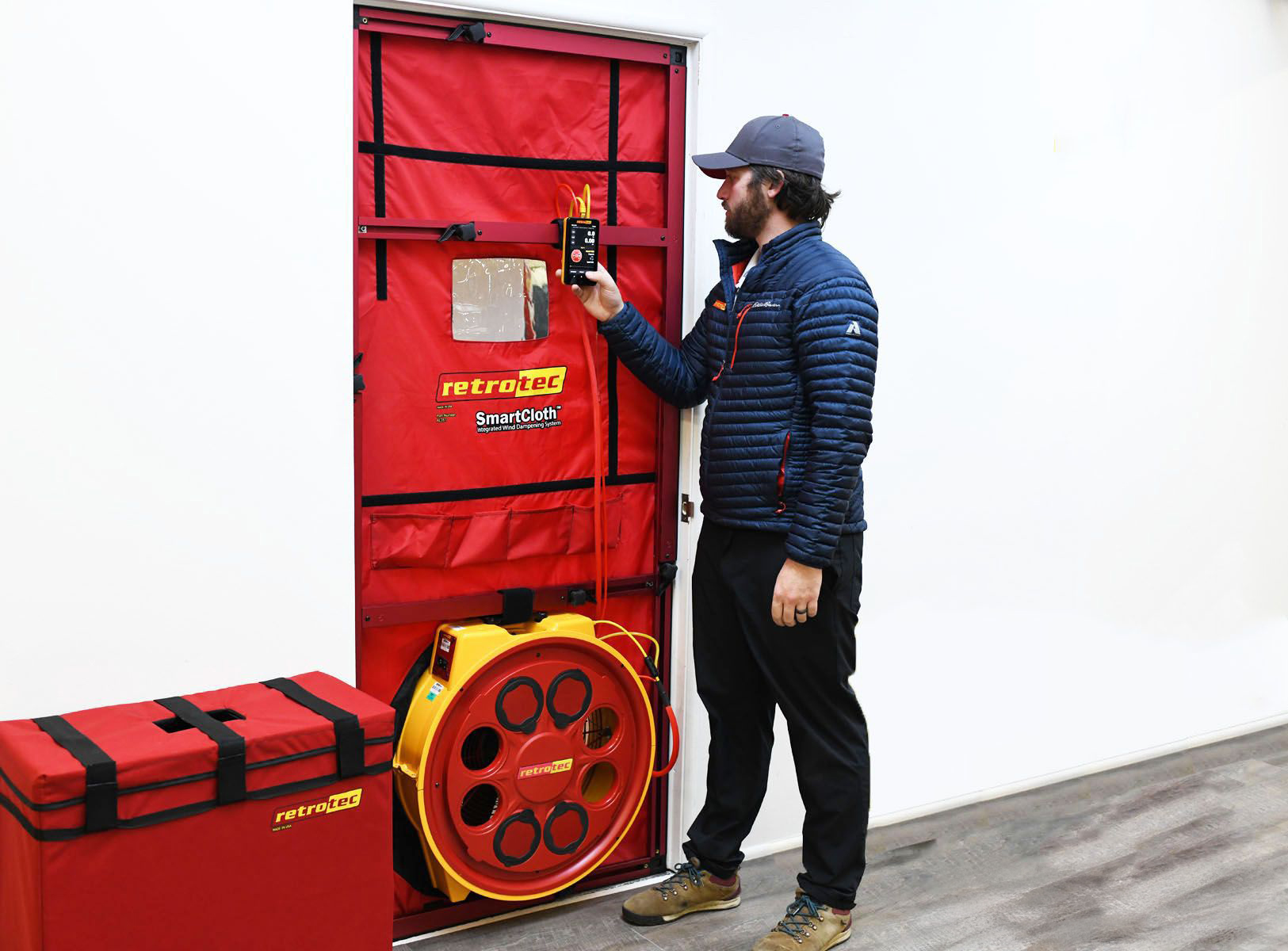

Badanie szczelności blower door
Badanie szczelności budynku polega na zamontowaniu wentylatora w otworze drzwiowym i wytworzeniu kontrolowanej różnicy ciśnień. Na podstawie przepływu powietrza określa się szczelność obudowy.
Podczas podciśnienia można również lokalizować miejsca, przez które powietrze przedostaje się do wnętrza budynku.
Co może wykryć badanie budynku?
Zakres zależy od zastosowanej metody i warunków pomiarowych. Najczęściej kontrolujemy ciągłość izolacji, szczelność połączeń i miejsca występowania niepożądanego przepływu powietrza.
Mostki termiczne
Miejsca o zwiększonym przepływie ciepła w połączeniach konstrukcyjnych i fragmentach przegród.
Braki izolacji
Puste lub nierównomiernie ocieplone miejsca w dachu, stropie i innych kontrolowanych przegrodach.
Nieszczelne okna i drzwi
Przepływ powietrza wokół ram, uszczelek, progów i połączeń montażowych.
Przejścia instalacyjne
Nieszczelności przy przewodach, puszkach, przepustach i innych elementach przechodzących przez przegrody.
Połączenia dachu
Problemy przy murłatach, lukarnach, skosach i połączeniach połaci z pozostałymi elementami budynku.
Jak przebiega badanie szczelności budynku?
Badanie szczelności budynku wymaga przygotowania obiektu i określenia jego stanu pomiarowego. Szczegółowy zakres ustalamy przed rozpoczęciem testu.
-
Rozmowa i zakres
Najpierw ustalamy problem, etap budowy, kubaturę i oczekiwany zakres diagnostyki.
-
Przygotowanie budynku
Następnie kontrolujemy otwory, instalacje i elementy wymagające ustawienia przed pomiarem.
-
Montaż wentylatora
W drzwiach wejściowych instalujemy ramę, szczelną kurtynę, wentylator i urządzenia pomiarowe.
-
Pomiar i lokalizacja
Wytwarzamy różnicę ciśnień, wykonujemy pomiary i sprawdzamy miejsca niekontrolowanego przepływu powietrza.
-
Omówienie wyniku
Ostatecznie omawiamy wynik n50, wykryte problemy i możliwy dalszy zakres działań.
Co oznacza współczynnik n50?
Wynik należy interpretować w odniesieniu do rodzaju budynku, przyjętych wymagań i sposobu przeprowadzenia pomiaru.
Niższa wartość oznacza szczelniejszą obudowę
Współczynnik n50 wyraża liczbę wymian objętości powietrza w ciągu godziny przy różnicy ciśnień 50 Pa. Im niższy wynik, tym mniejszy zmierzony przepływ powietrza przez obudowę budynku.
Sam wynik nie wskazuje jednak lokalizacji wszystkich nieszczelności. Dlatego pomiar warto połączyć z ich wyszukiwaniem oraz, w odpowiednich warunkach, z obrazowaniem termowizyjnym.
Co zrobić po wykryciu braków i nieszczelności?
Połączenie termowizji i blower door może pomóc zawęzić obszar wymagający dalszej kontroli. Następnie dobieramy sposób poprawy do rodzaju przegrody i przyczyny problemu.
Naprawa bez niepotrzebnego rozbierania
W wybranych konstrukcjach braki można uzupełnić metodą wdmuchiwania przez niewielkie otwory. Najpierw trzeba jednak potwierdzić, czy problem rzeczywiście wynika z niedostatecznej izolacji.
Ile kosztuje termowizja i badanie blower door?
Cena zależy od wielkości obiektu, zakresu pomiaru, etapu budowy i rodzaju oczekiwanej dokumentacji.
Co wpływa na koszt badania?
Znaczenie mają między innymi kubatura budynku, liczba stref, przygotowanie obiektu, zakres lokalizacji nieszczelności, termowizja oraz forma przekazania wyników.
- Ustalenie zakresu przed przyjazdem
- Przygotowanie urządzeń pomiarowych
- Pomiar szczelności obudowy
- Lokalizacja wybranych nieszczelności
- Omówienie uzyskanego wyniku
Sprawdź zasady pomiaru i zastosowanie termowizji
Poniższe materiały prowadzą do zewnętrznych źródeł dotyczących pomiaru szczelności oraz diagnostyki termowizyjnej budynków.
Opis standardu dotyczącego pomiaru przepuszczalności powietrznej obudowy budynku metodą mechanicznego nadciśnienia lub podciśnienia.
Zobacz opis normy ISO →Informacje o zastosowaniu blower door i wyszukiwaniu przecieków powietrza przy podciśnieniu 50 Pa.
Przejdź do materiału PHI →Materiały producenta kamer termowizyjnych dotyczące wykrywania braków izolacji i problemów z obudową budynku.
Zobacz zastosowania termowizji →Badanie szczelności budynku – pytania inwestorów
Odpowiedzi mają charakter ogólny. Dokładne przygotowanie i sposób pomiaru ustalamy dla konkretnego obiektu.
Czy termowizja i blower door to to samo?
Nie. Termowizja pokazuje rozkład temperatur powierzchni, natomiast blower door mierzy przepływ powietrza przez obudowę przy kontrolowanej różnicy ciśnień.
Kiedy najlepiej wykonać termowizję?
Potrzebna jest odpowiednia różnica temperatur oraz warunki ograniczające wpływ słońca, wiatru i opadów. Dokładny termin dobieramy do budynku i celu badania.
Czy blower door może wskazać miejsce nieszczelności?
Pomiar określa ogólną szczelność obudowy. Podczas wytworzonego podciśnienia można dodatkowo wyszukiwać miejsca przepływu powietrza za pomocą metod diagnostycznych.
Co oznacza wynik n50?
Wartość n50 opisuje liczbę wymian powietrza w ciągu godziny przy różnicy ciśnień 50 Pa. Niższy wynik oznacza mniejszy zmierzony przepływ przez obudowę budynku.
Czy badanie można wykonać przed zakończeniem budowy?
Tak, odpowiednio zaplanowany test na etapie budowy może ułatwić poprawienie nieszczelności przed wykonaniem wszystkich warstw wykończeniowych. Budynek musi być jednak właściwie przygotowany.
Czy termowizja zawsze potwierdzi brak izolacji?
Obraz termiczny pokazuje różnice temperatur, ale ich przyczyna może być różna. Dlatego wynik należy interpretować razem z informacjami o konstrukcji i warunkach pomiaru.
Jak umówić badanie?
Podaj lokalizację, rodzaj budynku, etap realizacji i problem, który chcesz sprawdzić. Następnie ustalimy właściwy zakres i możliwy termin pomiaru.
